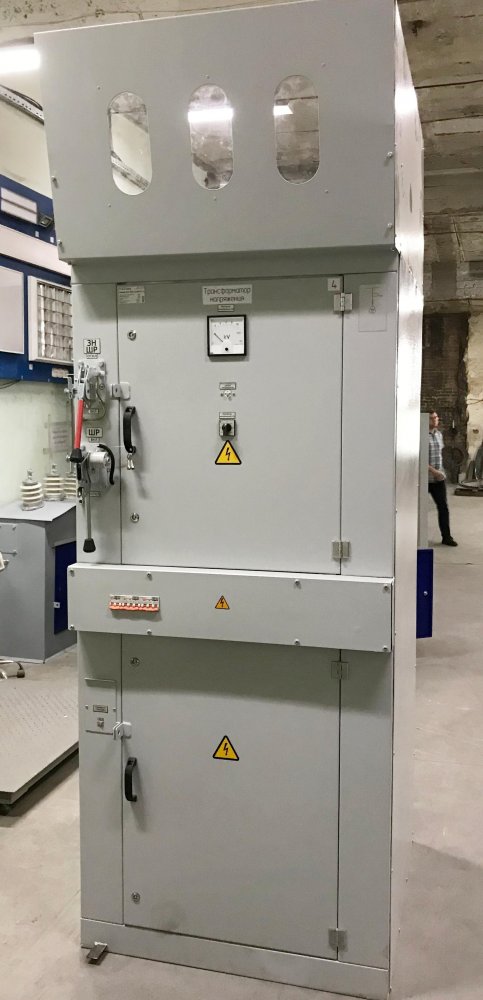

Камера (ячейка) КСО-203

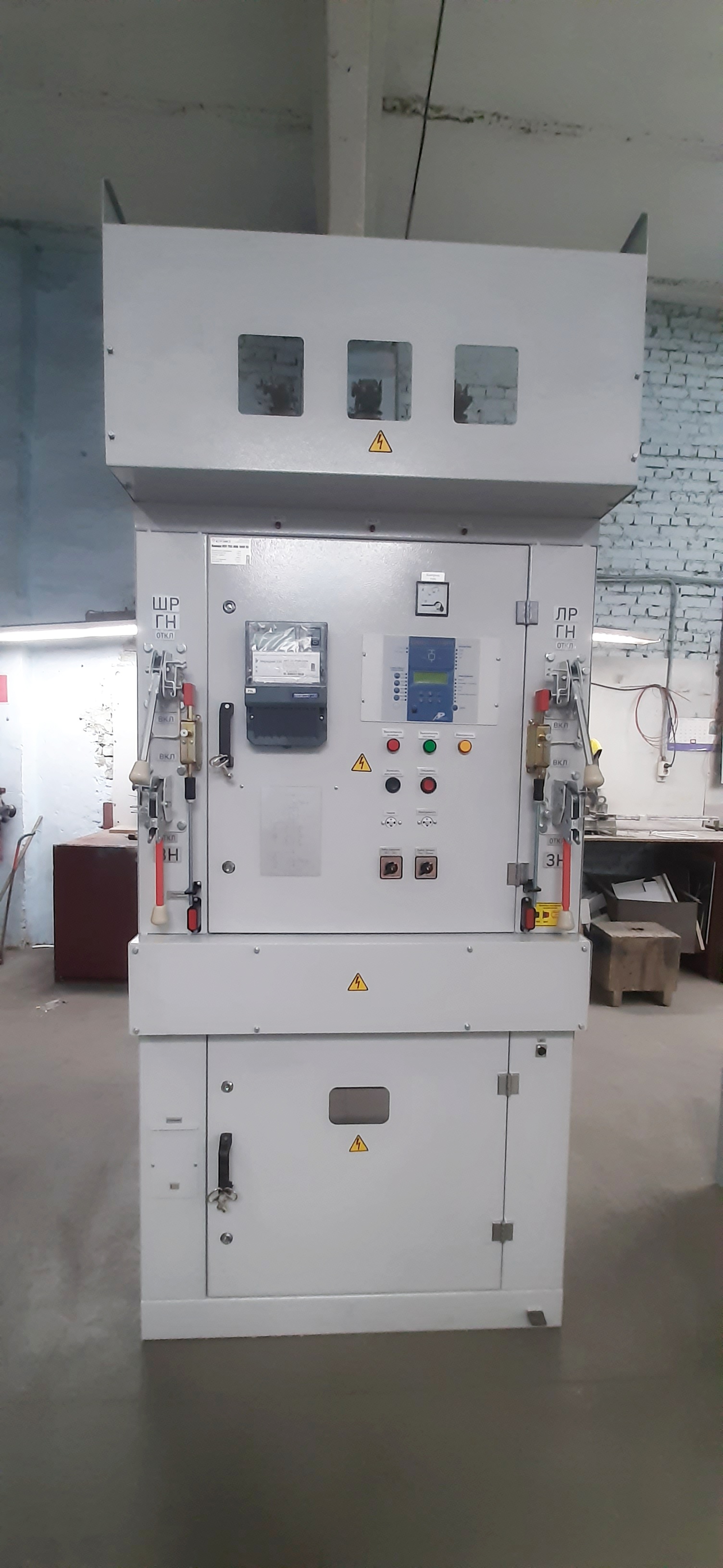

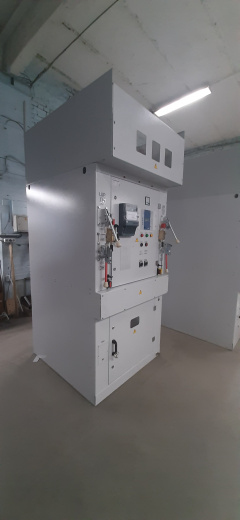

Камера КСО-203 представляет собой металлоконструкцию, собранную из листовых гнутых профилей. Процесс изготовления корпуса начинается в конструкторском отделе, где разрабатываются чертежи в Оренбурге. Затем листовой металл проходит через цех лазерной резки для раскроя деталей корпуса. После резки заготовки направляются на гибочный станок, где формируется конструкция, после чего производится сварка и подготовка к порошковой покраске. Толщина металла корпуса варьируется от 1 до 5 мм.

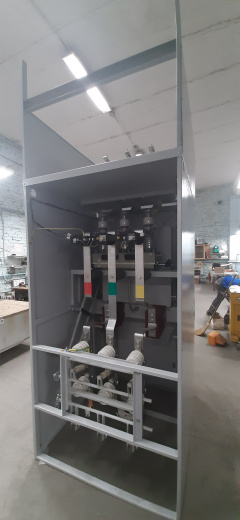

Внутри камеры размещается аппаратура главных и вспомогательных цепей. Рукоятки приводов и аппаратов управления расположены с фасадной стороны. Реле защиты, управления, сигнализации, приборы учета и измерения могут быть размещены как в отсеке РЗА, так и на фасаде и внутренней стороне двери камеры. Доступ к основному оборудованию осуществляется через двери, расположенные с лицевой стороны камеры; их количество зависит от конструктивных особенностей и модификации КСО-203.

Конструкция камеры предусматривает отделение отсека с аппаратурой вспомогательных цепей от высоковольтного оборудования. Возможно разделение отсеков кабельной сборки и отсека вакуумного выключателя стационарной металлической перегородкой. В камере предусмотрено внутреннее освещение на 36 В.

Все установленные в КСО-203 аппараты и приборы, требующие заземления, соответствующим образом заземлены. Верхняя дверь, если в камере установлены приборы вспомогательных цепей, заземляется гибким проводом. На фасаде камеры в нижней части находятся два язычка заземления для присоединения к корпусу камеры к заземляющему устройству и для установки переносного заземления. Каркас камеры приваривается к металлическим заземленным конструкциям. Металлосвязь всех частей камеры осуществляется через врезные шайбы в болтовых соединениях.

Каналом для магистральных шин оперативных цепей служит короб, расположенный в средней или верхней части камеры, в зависимости от ее модификации.

Блокировки КСО-203

Для предотвращения ошибок во время обслуживания и ремонта в КСО-203 реализованы следующие блокировки:

• Блокировка, не допускающая включение и отключение разъединителей при включенном высоковольтном выключателе.
• Блокировка, не позволяющая включать заземляющие ножи при открытых рабочих ножах разъединителя.
• Блокировка, не допускающая включение разъединителей при поднятых заземляющих ножах.
• Блокировка, запрещающая отключение и включение шинных разъединителей при включенном высоковольтном выключателе.
• Блокировка доступа в отсек высоковольтного оборудования при поднятых рабочих ножах шинного или линейного разъединителя.
• Электромагнитная или механическая блокировка приводов разъединителей для обеспечения правильной последовательности операций в распределительном устройстве.

Условия эксплуатации КСО-203

КСО-203 предназначены для эксплуатации в помещениях в любое время года и суток, с устойчивостью к следующим внешним воздействиям:

• Температура окружающего воздуха от -45 до +40 °C.
• Высота над уровнем моря до 1000 м.
• Влажность до 75% при +15 °C.
• Атмосферное давление от 86,6 до 106,7 кПа.
• Тип атмосферы по ГОСТ 15150 – II (промышленная).
• Окружающая среда не содержит взрывоопасной пыли, агрессивных газов или веществ, разрушающих металлы и изоляцию.
• Стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.

Транспортировка КСО-203

Камеры КСО-203 упаковываются в воздушно-пузырчатую пленку, при необходимости используется термоусадочная пленка. Транспортировка осуществляется отдельными камерами или транспортными блоками через железнодорожный, автомобильный или речной транспорт в Оренбурге.
